点検プラン

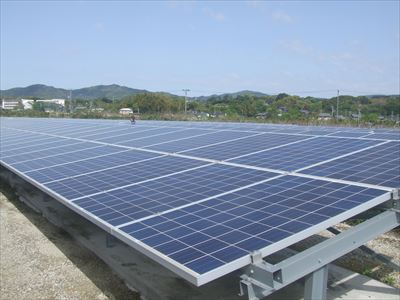

太陽光発電システムのライフサイクル

竣工試験後、どのようなサイクルで点検を実施するのか、またどの程度の点検を行うのかによりトータルコストを算定する必要があります。短時間でかつ費用の掛からない「サーモグラフィドローン点検」がおすすめです。

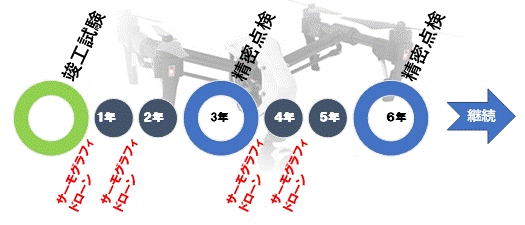

点検プラン（例）

• １年目：サーモグラフィドローン点検--新設パネルの初期不良を発見
• ２年目：サーモグラフィドローン点検--経年劣化の異常パネルを発見
• ３年目：精密点検--設備全体の精密点検を実施し、不具合箇所を発見
• ４年目：サーモグラフィドローン点検--経年劣化の異常パネルを発見
• ５年目：サーモグラフィドローン点検--経年劣化の異常パネルを発見
• ６年目：精密点検--設備全体の精密点検を実施し、不具合箇所を発見
• ７年目以降：上記作業を繰り返し行うことにより稼働率を向上させる

閉じる

点検方法

太陽光発電システムの発電量低下を判別

パネルに異常があると、その部分の発電効率は低下もしくはゼロとなります。そのため、異常パネルを発見するための様々な点検方法があります。中でも、パネル真上から高精度の点検が可能なサーモグラフィドローン点検がおすすめです。

サーモグラフィドローン点検の特徴

• １．パネルの異常は温度変化を伴うため、サーモグラフィ画像点検では不良の見落とし、誤判定のリスクを減少できる
• ２．点検に最適なパネル真上からの点検が可能になり、精度の高い点検ができる
• ３．不良パネルの特定が容易になるため、詳細点検の対象パネルを限定し、低価格な点検が可能となる
• ４．傾斜地や高所に設置されたパネルでも安全に点検ができる
• ５．微小（70W程度）な不良の発見が可能となる（1MWの場合発電能力の約0.01%の精度）

閉じる

点検手順

サーモグラフィドローン点検から始める

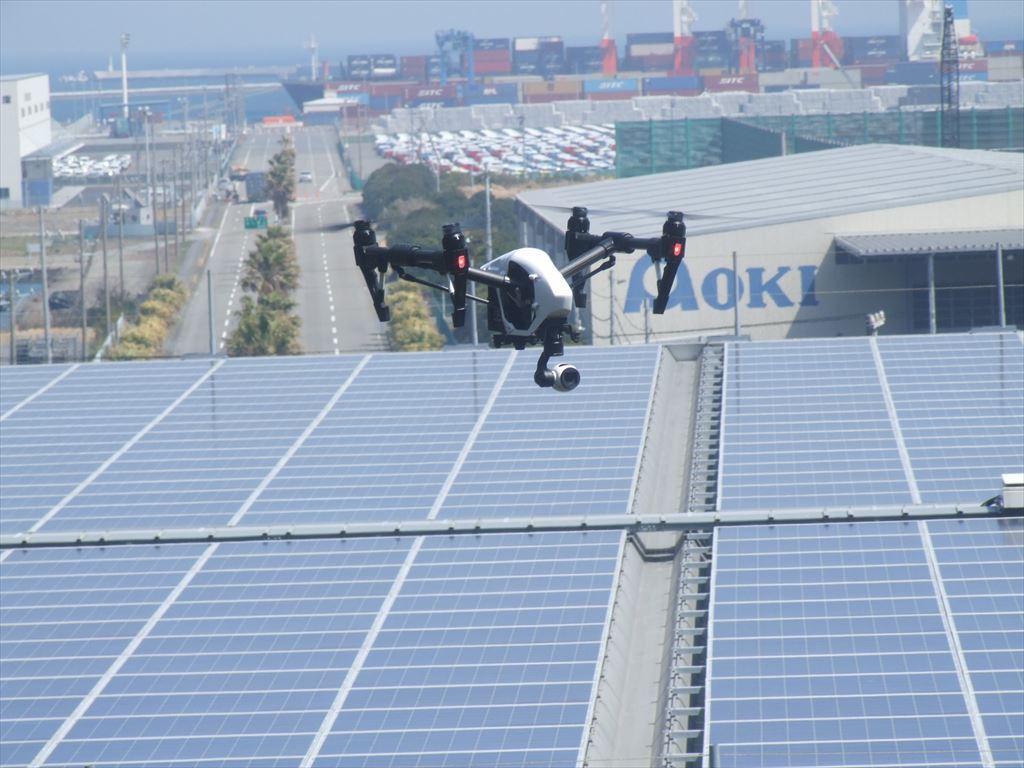

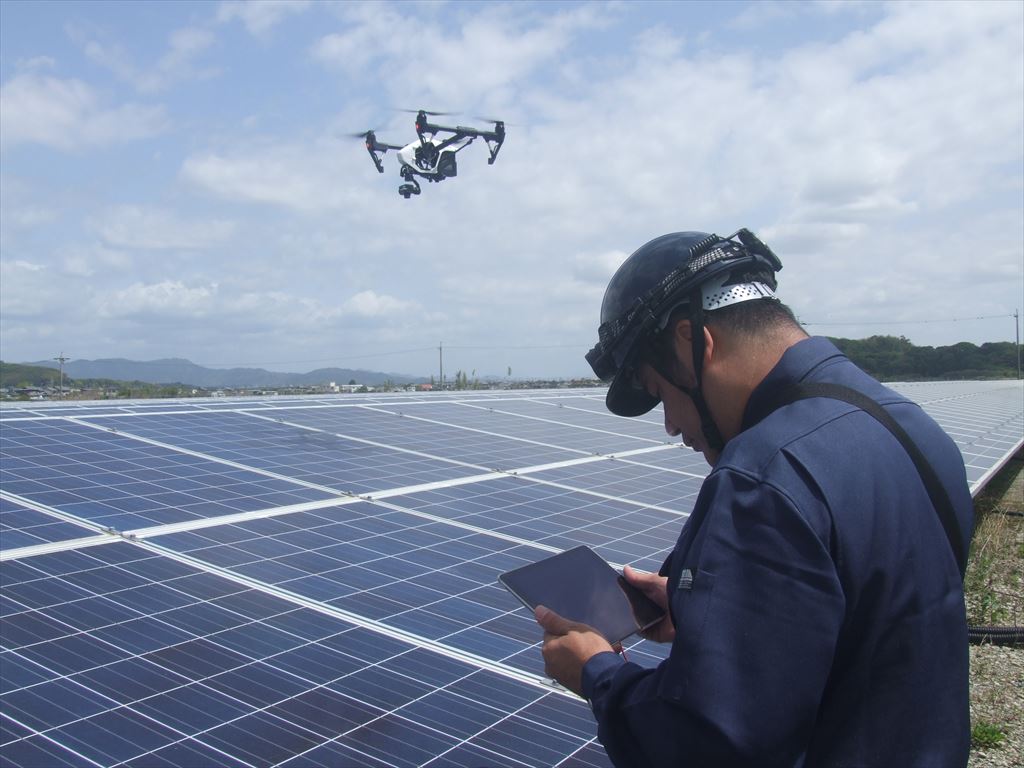

サーモグラフィドローン点検

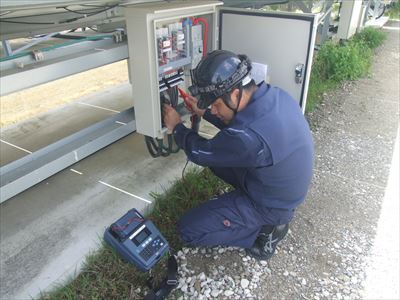

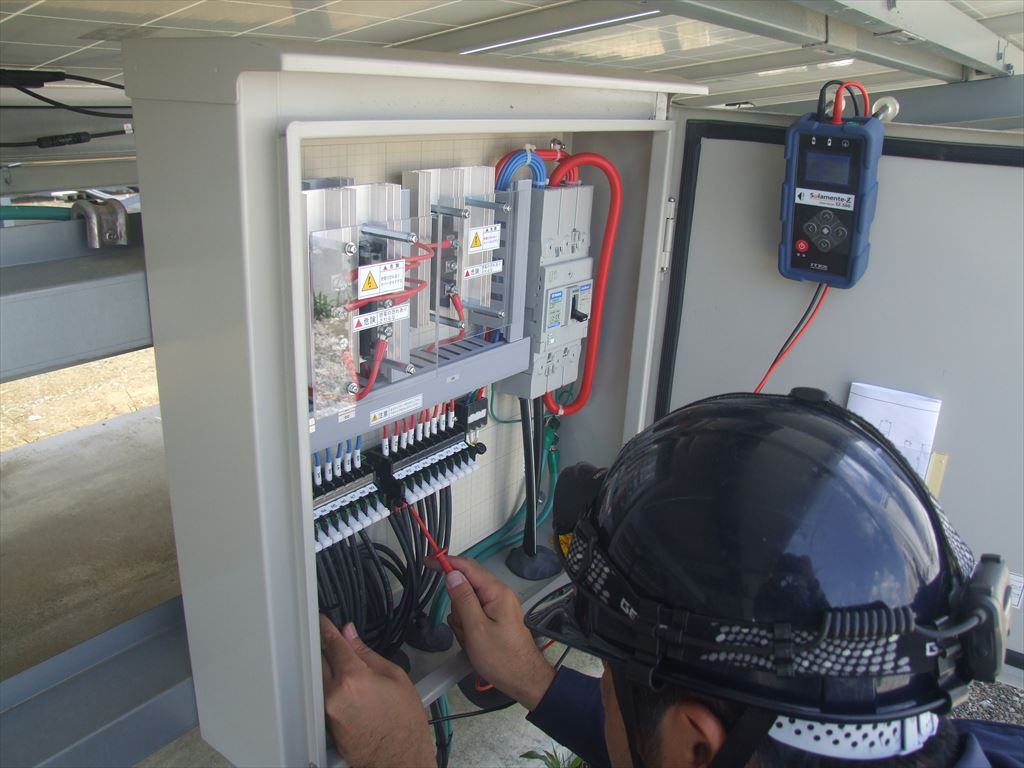

回路抵抗測定

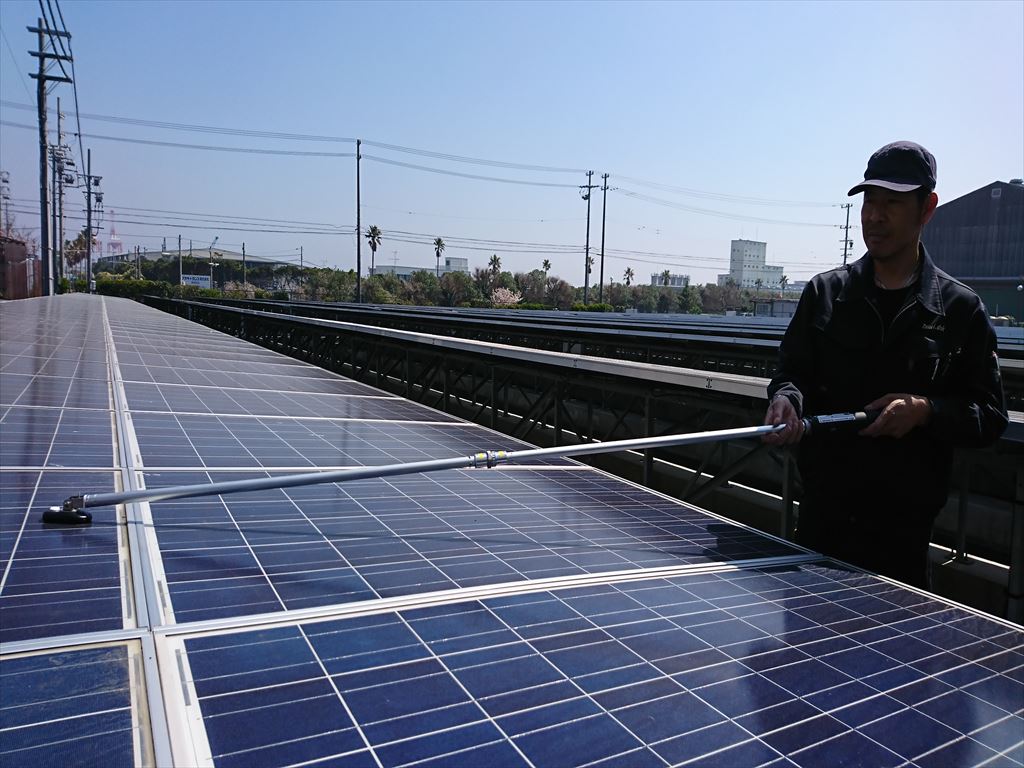

パネル内部断線点検

竣工試験後、サーモグラフィドローン点検でパネル異常の有無を調査します。異常パネルが発見された場合、そのパネルのみ詳細点検（「回路抵抗測定」、「解放電圧測定」）を実施します。異常が発見されないときは追加で「パネル内断線点検」「バイパスダイオード点検」「I-V特性測定」を行います。これらの点検を定期的に行うことにより太陽光発電の稼働率を向上させることができます。

• サーモグラフィドローン点検: パネル異常の有無調査
• 異常パネルの詳細点検: 回路抵抗測定、開放電圧測定
• 追加点検: パネル内断線点検、バイパスダイオード点検、I－V特性測定

閉じる

その他点検・作業

パネルや機器の設置環境などを点検・整備

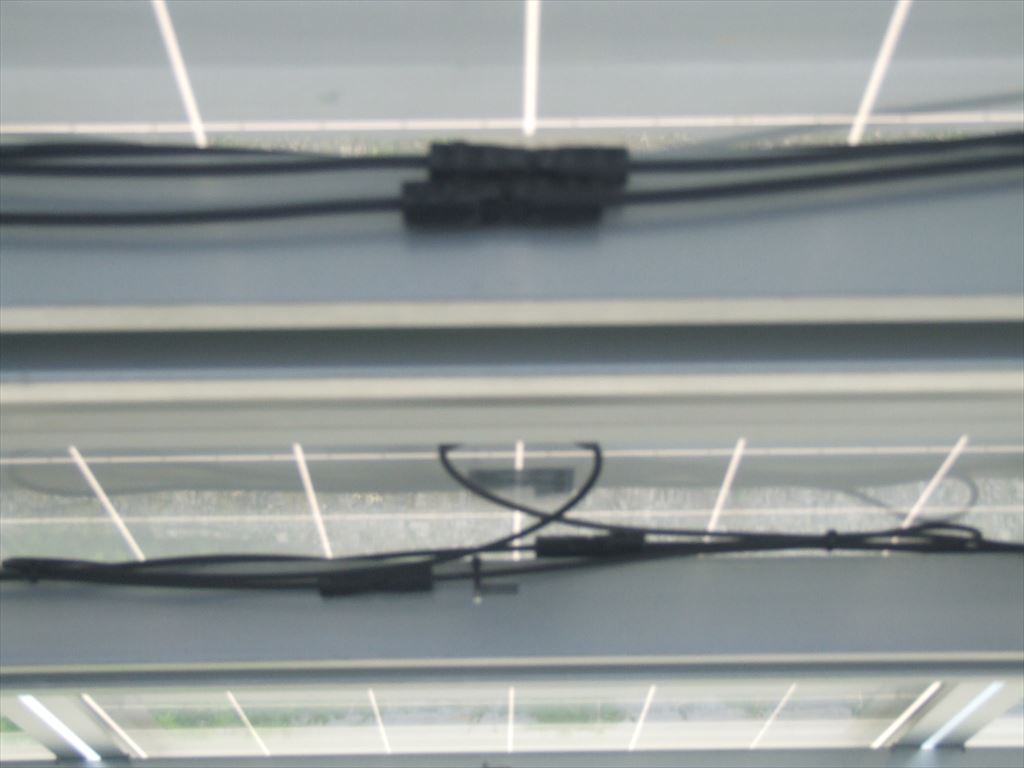

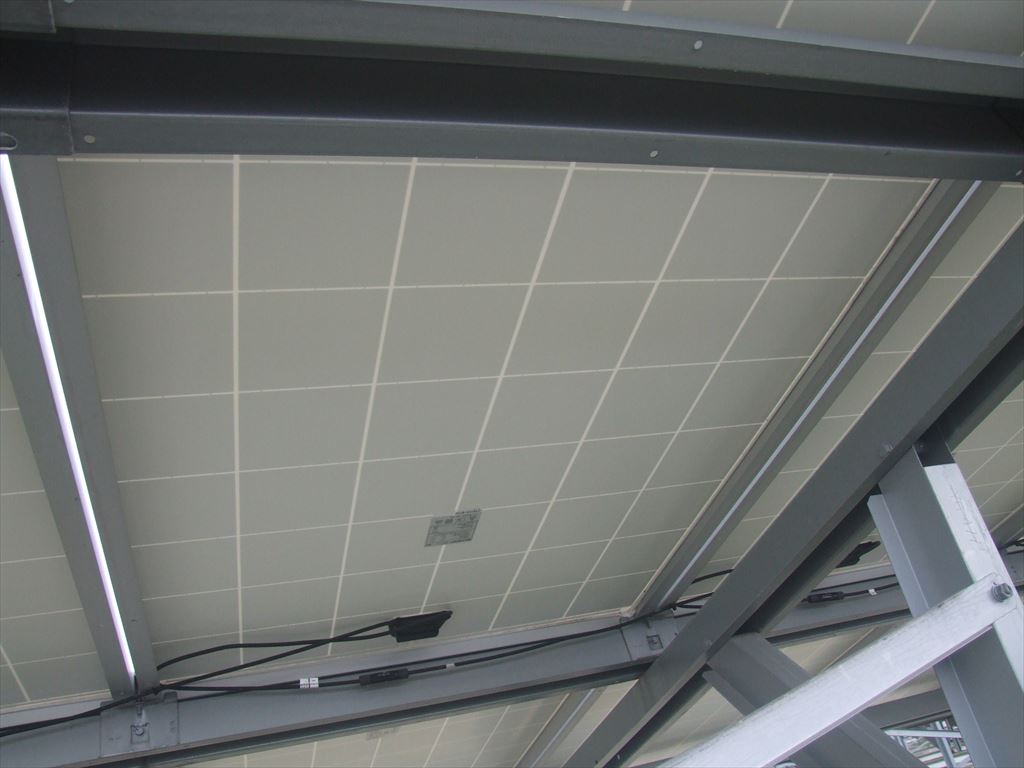

パネル裏面点検

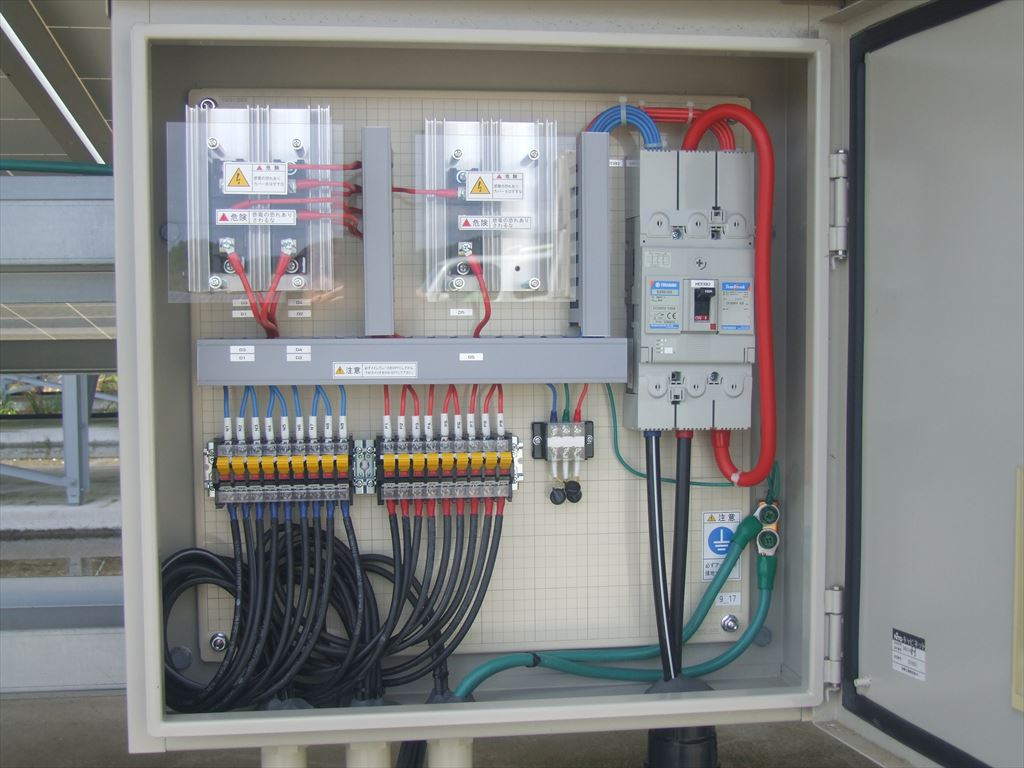

接続内部点検

コネクタ点検

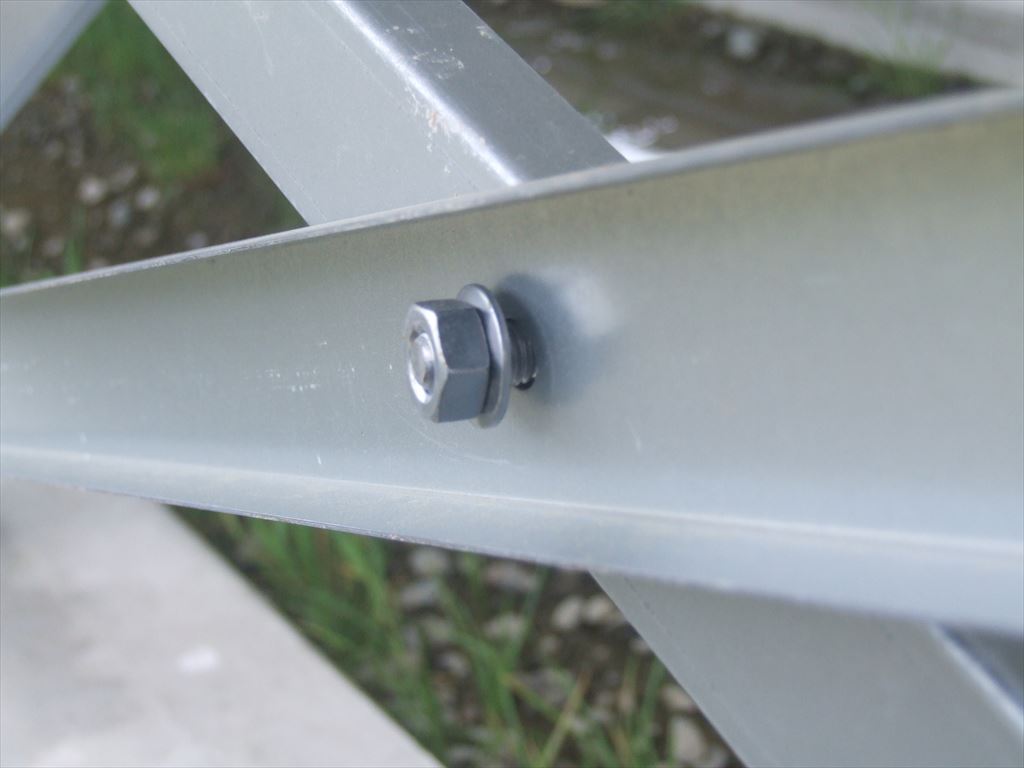

架台点検

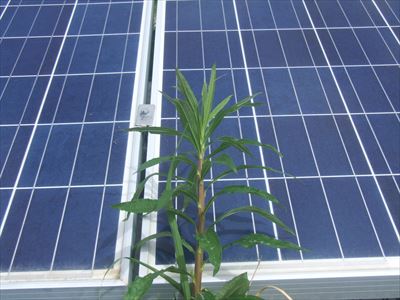

雑草点検

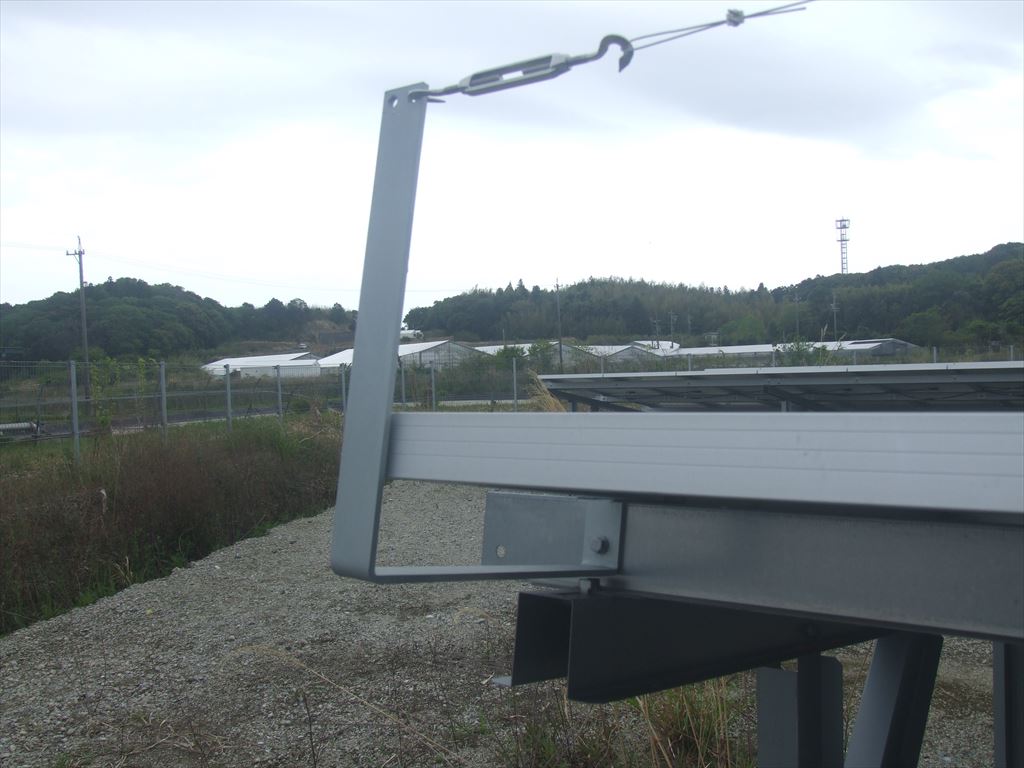

鳥獣対策

効率よく発電するためにはパネル本体だけではなく、周辺の環境を整える必要があります。パネルの裏面には細かい配線がされており、損傷を受けると断線の原因になります。また、架台にしっかりと固定されていないと強風による振動でパネルが破損します。雑草が生えてくるとパネルを覆ってしまい発電量が低下します。

閉じる

測定機器

太陽光発電システムに特化した測定機器を使用

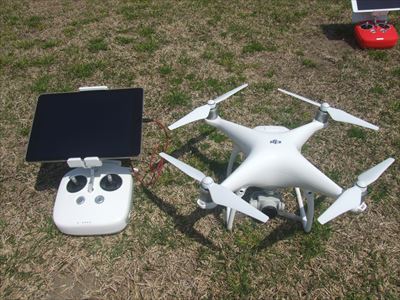

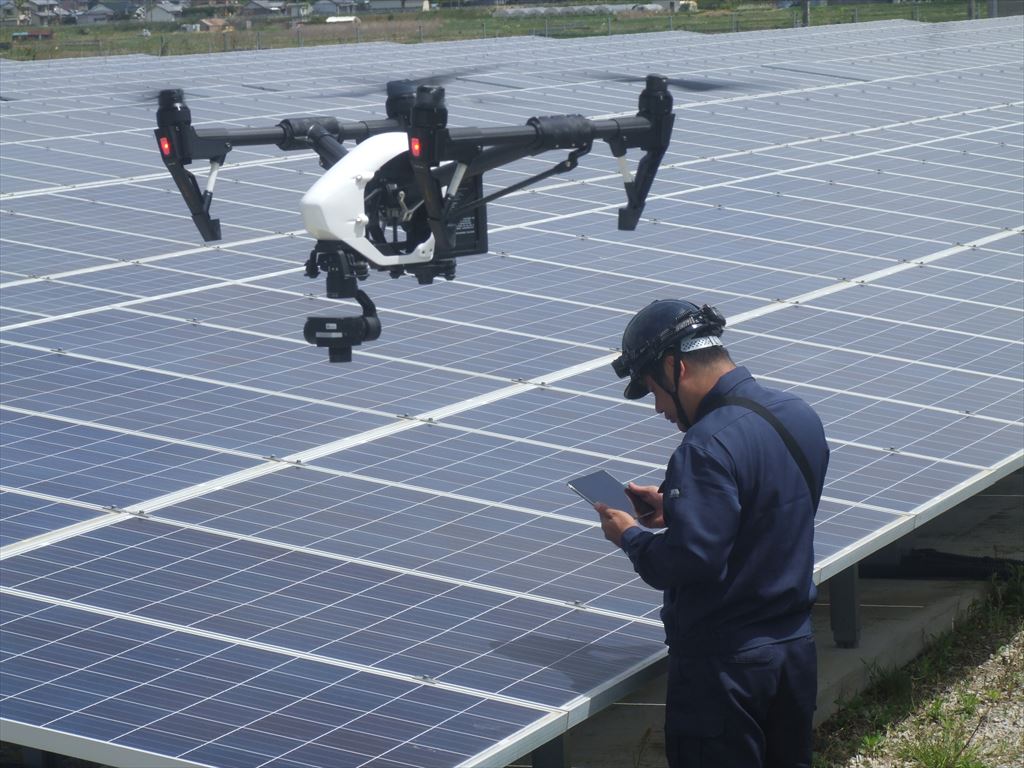

ドローン

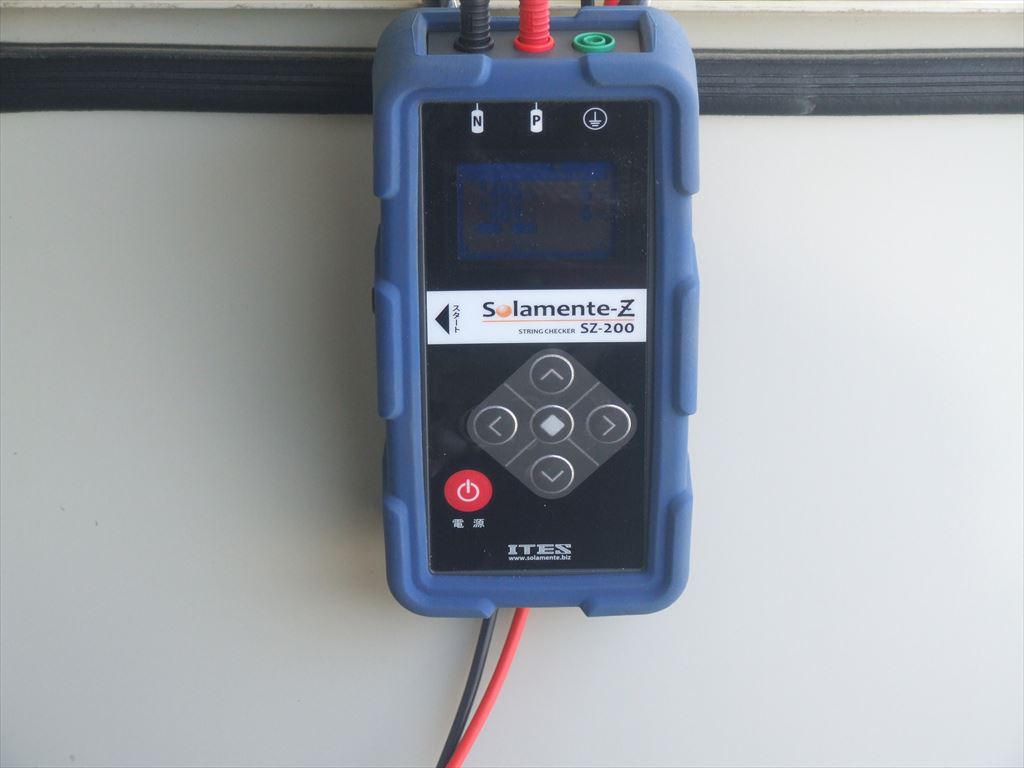

ストリングチェッカー

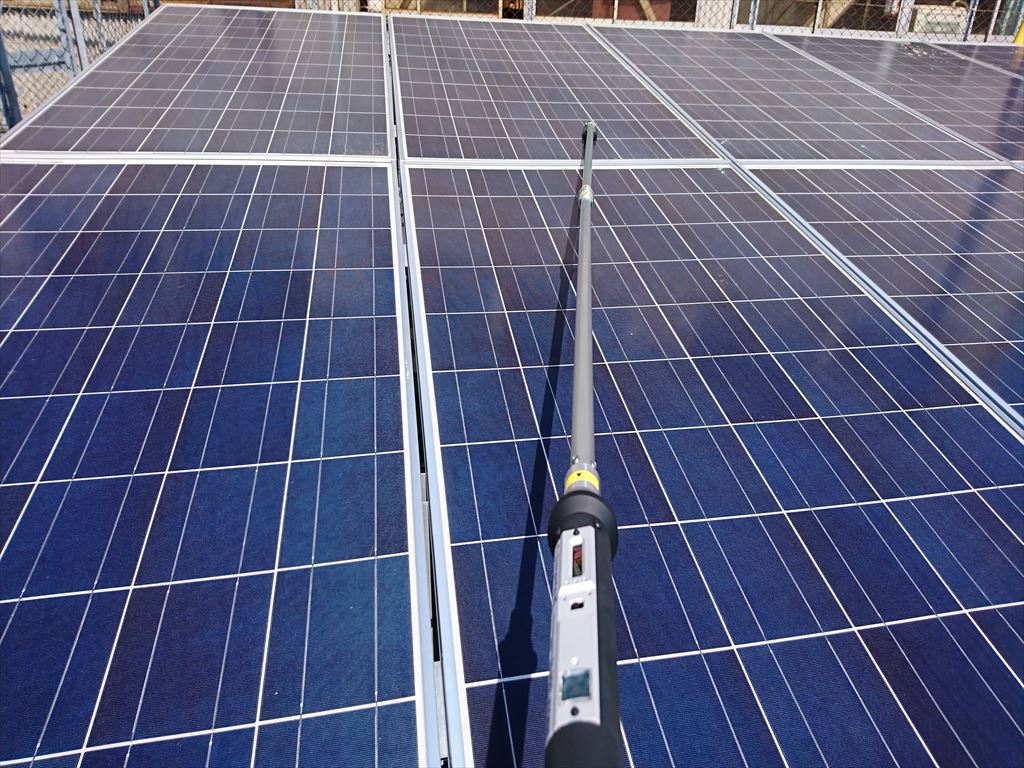

ソーラーパネルチェッカー

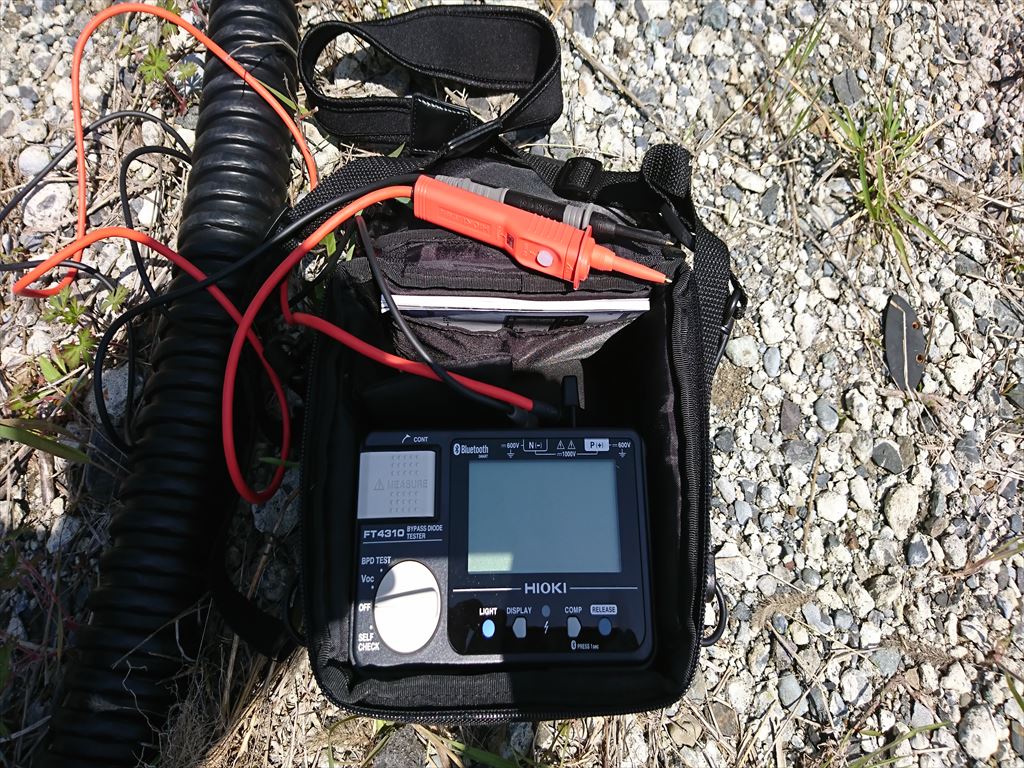

バイパスダイオードテスタ

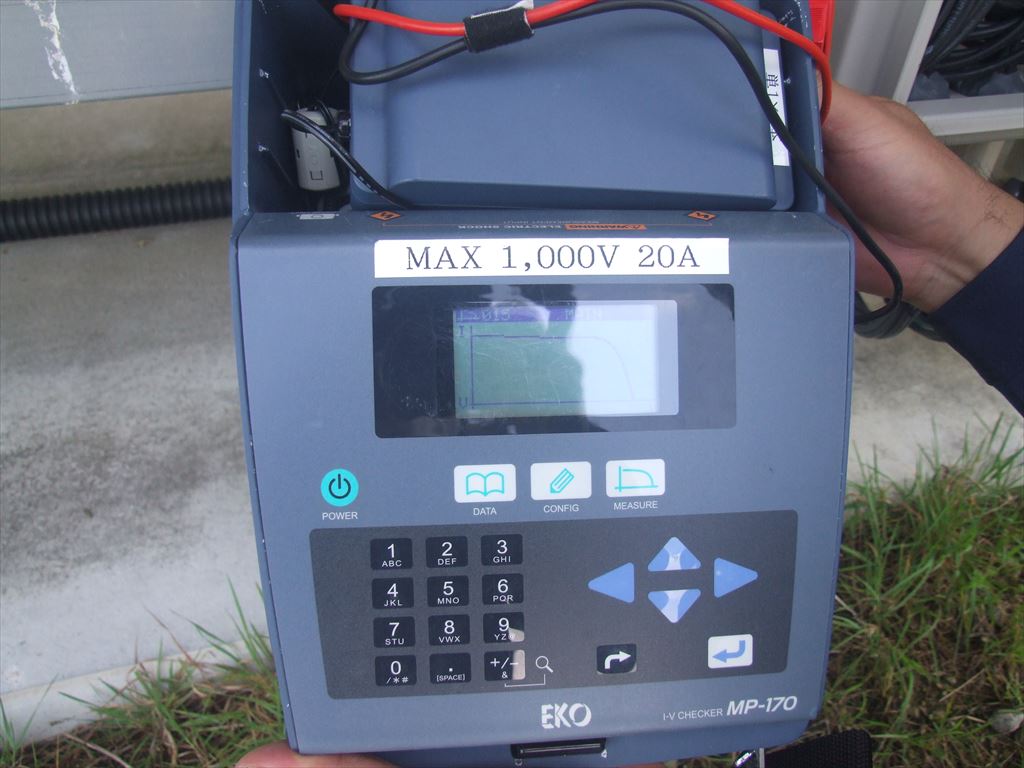

I-Vチェッカー

パネルの状態を判断するための様々な測定機器を使用します。これらの測定結果を総合的に判断し、異常パネルを判定します。異常が見つかったパネルはできるだけ早めの取り換えをおすすめします。
